关于高压开关柜的知识点
2024-09-20 72

分享:

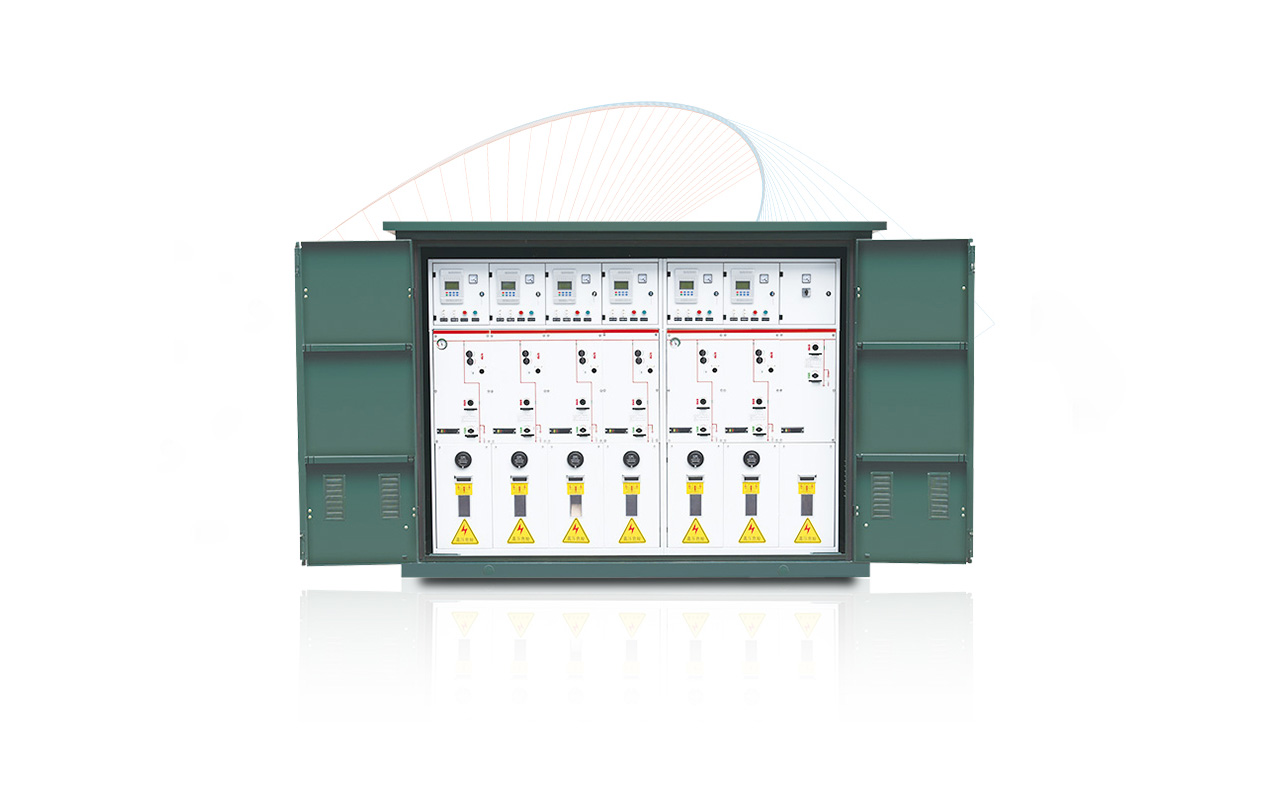

高压开关柜(又称成套开关柜或成套配电装置):是以断路器为主的电气设备;是指生产厂家根据电气一次主接线图的要求,将有关的高低压电器(包括控制电器、保护电器、测量电器)以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属贵体内,作为电力系统中接受和分配电能的装置。


一、高压开关柜正常使用条件

1、环境温度:

周围空气上限不超过40℃;下限一般地区为-5℃,严寒地区可以为-15℃。环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;此外,过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降。反之,环境温度过低,在绝缘件中会产生内应力,终会导致绝缘件的破坏。

2、海拔高度:一般不超过1000米。

3、环境湿度:日平均值不大于95%,月平均值不大于90%

4、地震烈度:不超过8度

5、其他条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动场所



二、高压开关柜的组成

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


三、高压开关柜内电器元件

一次电器元件(主回路设备)

电流互感器:CT 如 LZZBJ9-10

电压互感器:PT 如 JDZJ-10

接地开关:如 JN15-2

避雷器(阻容接收器)

隔离开关:如 GN19-12、GN30-12、GN25-12

高压断路器:如 少油型(S )、真空型(Z )、SF6型(L )

高压接触器: 如 JCZ3-10D/400A型

高压熔断器:如 RN2-12、XRNP-12

变压器:如SC(L)系列干变、S系列油变

高压带电显示器:如 GSN-10Q型

绝缘件: 如 穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套

主母线和分支母线

高压电抗器:如 串联型CKSC和起动电机型:QKSG

负荷开关:如 FN26-12(L)、FN16-12(Z)

高压单相并联电容器:如 BFF12-30-1等。

二次元件(二次设备或者辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:

1.继电器 2.电度表 3.电流表

4.电压表 5.功率表 6.功率因数表

7.频率表 8.熔断器 9.空气开关

10.转换开关 11.信号灯 12.电阻

13.按钮 14.微机综合保护装置等

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


高压真空断路器-开关柜左侧面图

母线室  断路器室 电缆室 继电室

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


母线室包括:

1. 母线套管:支持、固定母线排,并使母线排对柜体绝缘;

2. 主母线:汇集、分配电能;

3. 分支母线:从主母线引出的分支至断路器上口静触头;

4. 静触头盒:支持、固定断路器上口静触头,并使上口静触头对柜体绝缘。

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧



电缆室包括

电流互感器:测量出线线电流值,为电流表、计量装置、保护装置等提供电流信号;出线高压电缆:出线侧通过高压电缆与用电负荷连接

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


特别注意!

当设备需要检修,开关柜需要转至检修状态时,应使用三相接地线挂在出线铜排上,挂接地线前应注意核对确认设备开关后柜门,防止误入带电间隔,以及使用高压验电器验明确无电压。

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


手车室:

1.手车轨道:为手车在柜内移动时提供导向和定位作用

2.静触头隔板:手车在试验位置和工作位置的移动过程中,遮挡上、下静触头盒的活门,自动相应打开或闭合,形成隔室间有效的隔离。

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


手车式断路器本体:

1.手车底盘:支持断路器本体,使断路器在试验/工作位置移动,以及配合检修小车将断路器从手车室中拉出;

2.手车底盘锁环:锁住手车底盘在手车内;

3.手车移动摇杆及移动操作插口:用于断路器在试验/工作两个位置的移动操作,将移动摇杆插入后,顺时针为将断路器推进,逆时针为将断路器摇出;

4.断路器本体操作面板:本体分合闸状态指示(本体分合闸状态的机械指示,是判断断路器分合状态的准确标识);

5.手动分合闸按钮:只要断路器已储能,就可以通过此按钮进行分合闸操作;

6.本体储能状态指示:已储能、未储能的机械指示;

7.手动储能器:当自动储能回路无法动作时,可将手动储能杆插入,进行手动储能;

8.断路器合闸次数指示:显示断路器合闸的次数。

9.二次插件:断路器本体状态与继电器仪表室的连接枢纽,若插不上,则断路器分合闸状态无法反映到继电器仪表室操控面板及集控DCS上,无法使用继电器仪表室操控面板及集控DCS对断路器进行分合闸操作;

10.三相灭弧柱及上、下口动触头:接通和断开一次回路的主要部分。

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


综保装置

综合保护测控装置将其保护功能、自动装置及远动功能综合在一个装置中。该装置即所谓的“四合一”保护(保护、遥测、遥控、遥信)。

关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


关于高压开关柜的知识点,都在这里,已经整理好,快来领取吧


装置外观

对话界面(液晶显示屏):循环显示装置信息、保护模拟量、测量模拟量的各测量值;

信号灯光指示状态:运行、通讯、动作、告警、合位、分位。

运行:装置正常运行时,该灯闪烁;灯长亮或长灭表示装置已停止运行不能正常工作。

通讯:装置CAN通讯正常时,该灯长亮,长灭表示通讯装置已停止。

动作:装置保护动作后,在液晶显示屏显示动作信息,并使动作信号灯常亮。保护动作使断路器跳闸后,需排除故障,按下“复归"键将动作信号复归后才能再次操作断路器合闸,否则断路器合闸回路闭锁无法操作控制;

告警:装置保护告警信号指示灯;

分位:装置跳闸回路监视信号指示灯;

合位:装置跳闸回路监视信号指示灯;

复归:用于对”动作、告警“灯和保护动作信号的复归;

保护跳闸压板:退出后当负荷设备出线故障时,综
